Tecnología · Escaneo láser terrestre
Cuando el plano no coincide con lo construido, el plano no sirve.
Escaneamos estructuras existentes desde el suelo con precisión milimétrica y entregamos el as-built real: la geometría que de verdad está ahí, no la que decía el proyecto de hace veinte años.
Qué resuelve
Cuatro casos donde el dron no alcanza.
El as-built que no existe
Intervenir un edificio, una planta o un puente sin geometría confiable es diseñar a ciegas. El escaneo produce el estado real, medido.
BIM sobre lo existente
Un modelo BIM de remodelación o ampliación necesita partir de la realidad. La nube de puntos es esa base.
Deformación estructural
Comparar escaneos entre campañas revela movimientos milimétricos que ninguna inspección visual detecta.
Detalle en interiores
Bajo puentes, entre estructuras, fachadas con detalle fino. El dron cubre superficie; el TLS cubre detalle.
Cómo funciona
Millones de puntos desde un punto fijo.

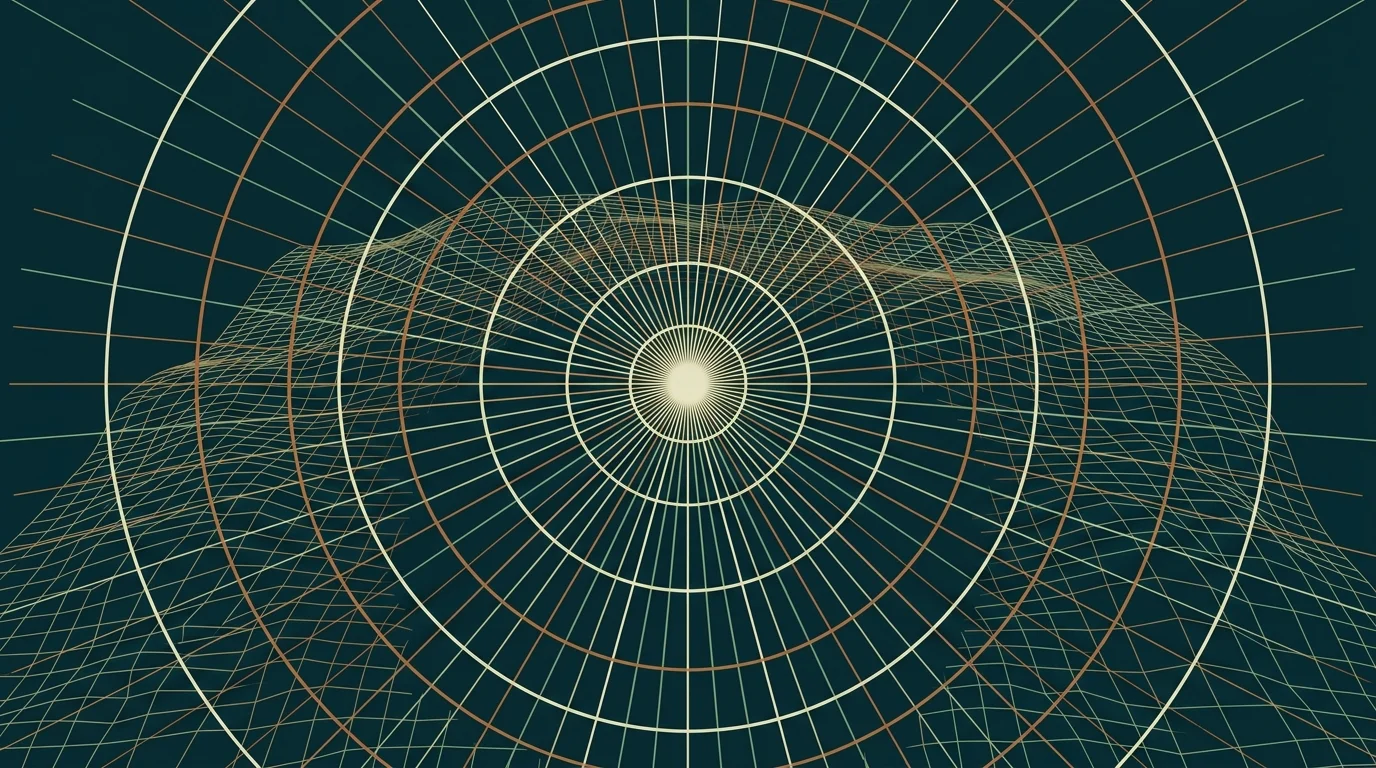

El escáner emite pulsos láser desde un punto fijo —trípode o vehículo— y mide el tiempo de retorno. Cada medición produce un punto con coordenadas XYZ. Millones de puntos forman una nube que representa con detalle la forma y dimensiones de todo lo escaneado.
- 01
Preparación
Reconocimiento y preparación del sitio.
- 02
Colocación

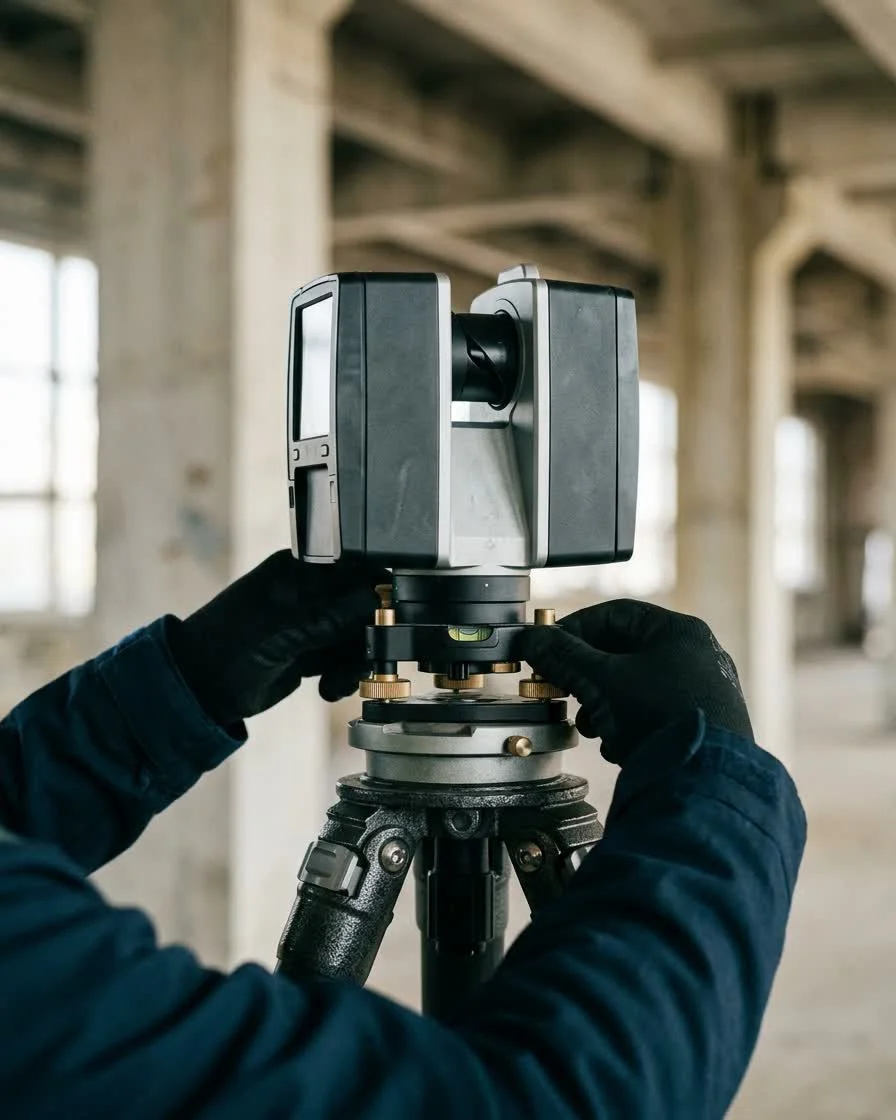

Montaje y nivelación del escáner.
- 03
Escaneo
Barrido completo desde la estación.
- 04
Repetición
Nuevas estaciones desde distintas posiciones y ángulos.
- 05
Registro
Unión de todos los escaneos en un solo sistema de coordenadas.
- 06
Procesamiento
Limpieza, clasificación y transformación al formato solicitado.
Cada posición genera sombras: lo que queda detrás de una columna no se mide. Escanear desde ángulos distintos y unir los escaneos elimina esas sombras. Un levantamiento serio nunca es una sola estación.
Aplicaciones
Dónde se usa el escaneo terrestre.
- Levantamientos topográficos detallados en zonas urbanas o complejas
- Modelado BIM de estructuras existentes y rehabilitación
- Supervisión de infraestructura y control de deformaciones
- Comparación entre diseño y ejecución

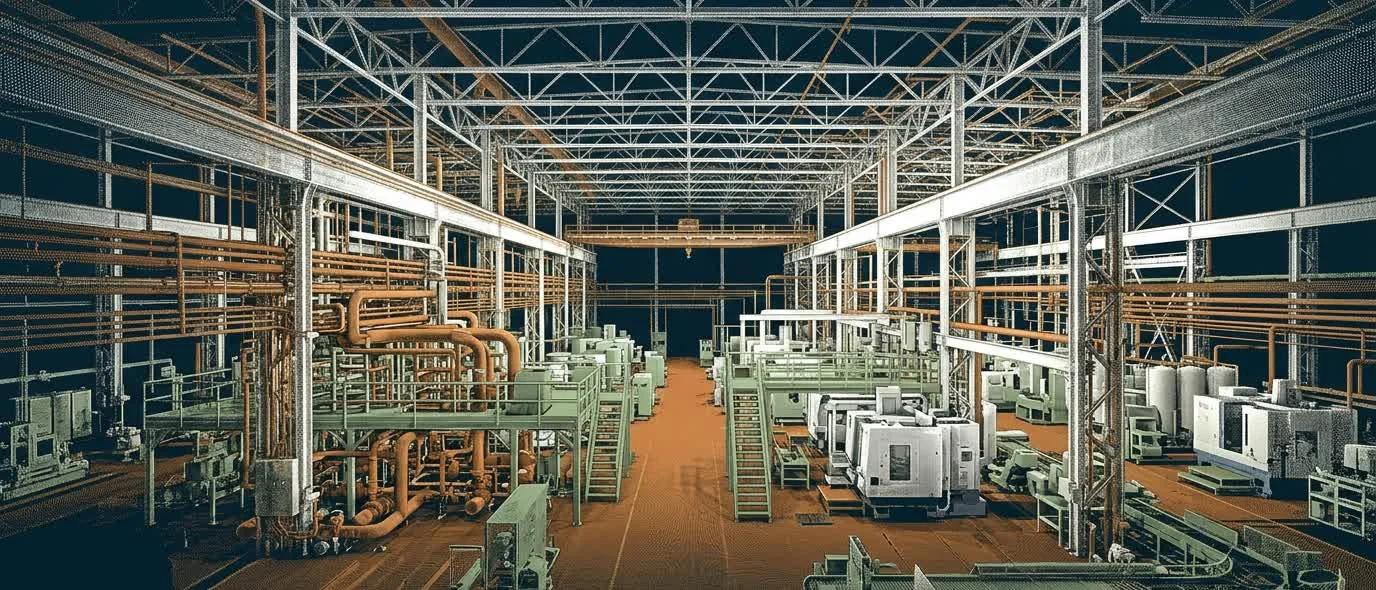

- Modelado de instalaciones industriales, ductos y maquinaria

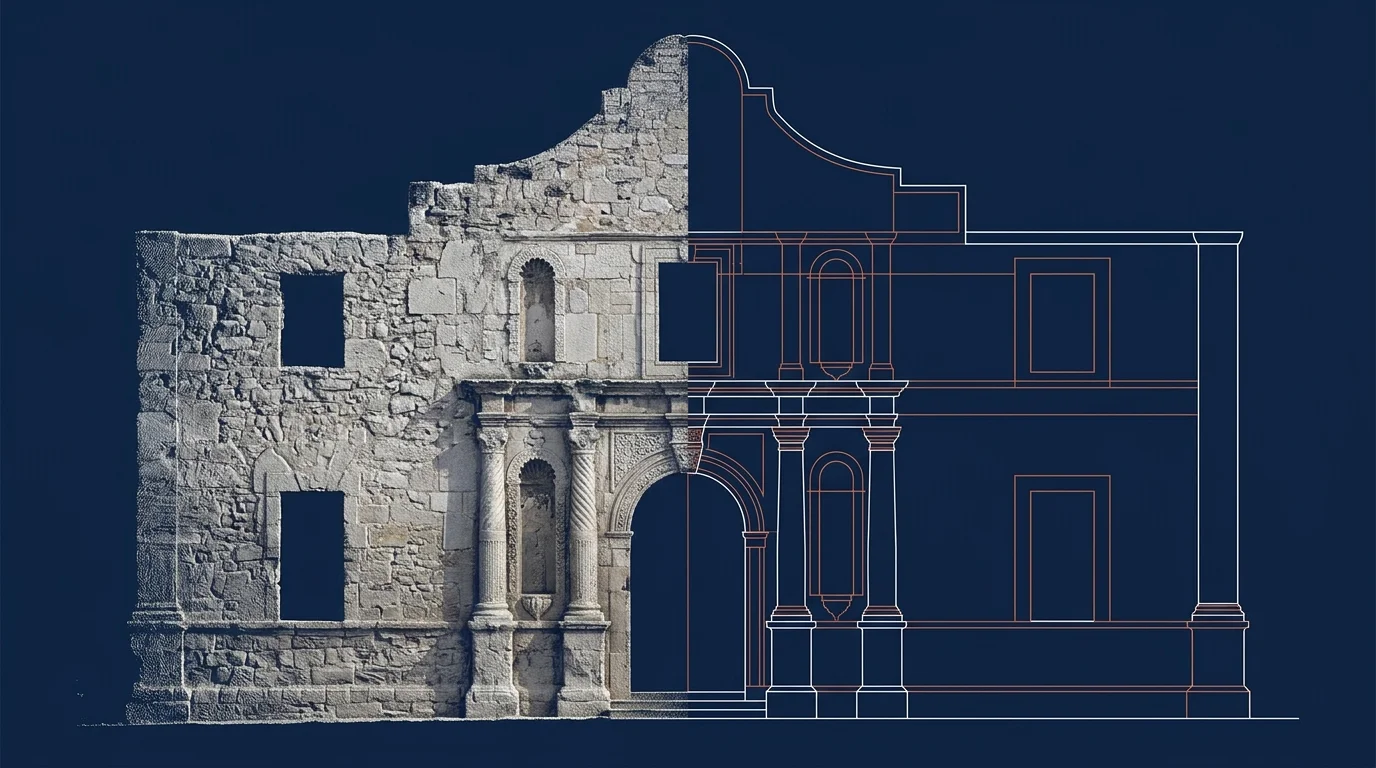

- Digitalización de patrimonio histórico y monumentos
- Reconstrucción de escenas de accidentes o peritajes
Ideal para ingenieros civiles, arquitectos, urbanistas, especialistas en restauración y responsables de mantenimiento industrial.
Cómo elegir
Escaneo terrestre o dron.
| Escaneo terrestre (TLS) | Levantamiento con dron | |
|---|---|---|
| Precisión | Milimétrica | Centimétrica |
| Cobertura por jornada | Menor | Mucho mayor |
| Interiores | Sí | Limitado |
| Superficies grandes | Ineficiente | Ideal |
| Ideal para | Estructura, detalle, BIM, deformación | Terreno, obra abierta, inventario |
En la práctica se combinan: dron para el conjunto y el terreno, TLS para la estructura y el detalle. Ambas nubes se unen en un solo sistema de coordenadas.
¿Vas a intervenir algo que ya está construido?
Empieza por saber cómo está realmente. Cotización sin costo.
